ASA测试的动态参考技术——消除离线检测IC时的不稳定曲线



一、技术背景


随着IC器件的功能越来越强大, IC器件的功能、性能参数测试越来越困难,在一些要求不高的场合,例如维修检测领域,使用ASA(VI)曲线测试技术来检测IC器件大致好坏日益广泛。


ASA(VI)曲线测试技术的基本原理是,学习并保存一个已知无故障的器件管脚曲线,与被测器件的管脚曲线对照,如果所有管脚曲线的误差均在可接受的范围之内,就说被测器件是好的。很显然,能够应用ASA曲线测试的前提是,所有的管脚曲线都必须是稳定的、可重复的。也就是说,每次测试必须得到相同曲线。否则无法比较。


使用中发现,主要是采用CMOS工艺的器件,有些肯定是好器件,但当连续测试某个管脚时,显示在屏幕上的曲线在很大范围内摆来摆去,不能稳定下来。所以没有办法测试。


“动态参考技术”就是为了解决这个问题提出的。




二、动态参考技术原理


ASA曲线的测试过程是这样的:首先把器件的一个管脚和测试仪的“地”连接在一起,这个管脚一般叫做“参考脚”,然后依次地测出其它脚和参考脚之间的ASA曲线。在测试其它脚时,参考脚始终接地,为方便起见,称之为“静态参考脚”。


仅以器件“地”脚为参考脚,对具有N个管脚的器件测试N条曲线,这种测试方式叫做“单端口方式”——其它脚均与这一个脚组成端口进行测试;依次用各管脚为参考脚,N个管脚测试N x N条曲线,叫做“多端口方式”。多端口方式的信息量大,应该比单端口方式发现故障的能力强,但是多端口方式出现不稳定曲线的可能性也要大很多。


在尝试解决不稳定曲线的过程中,我们发现,再增加一个参考脚,往往能够使不稳定曲线稳定下来。在以器件“地”脚做参考脚时,优先增加电源脚;在以电源脚为参考脚时,优先增加地脚;在以其它脚为参考脚时,优先尝试地脚和电源脚。当这条曲线测试稳定后,在转入测试下一条曲线前,把增加的参考脚断开。由于这种参考脚仅仅临时用一下,不是始终接地,所以称之为“动态参考脚”。




三、技术实现


《汇能》测试仪上已经实现了“动态参考脚”。你可以在两个地方为某条曲线设置“动态参考脚”。注意,在软件设置中,动态参考脚叫做“辅助地脚”。



1.在设置参数的时候

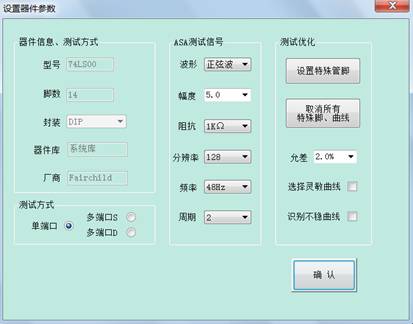

下面是ASA测试参数设置窗口:







单击“设置特殊管脚”,在打开的窗口中,即可设置它的“辅助地脚”。





2.在测试某条曲线的时候

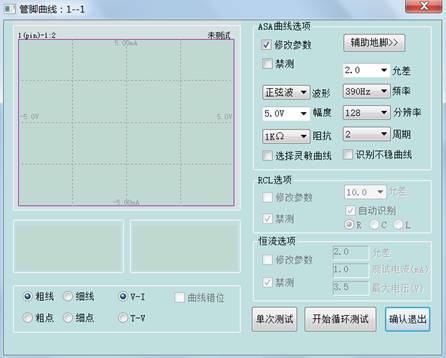

单击“辅助地脚”打开设置窗口,即可为该曲线设置“辅助地脚”。
