汇能测试仪在测试三端器件时，共有8种触发脉冲信号可选择。 所谓的三端器件是指闸流管（可控硅）、三极管、MOS三极管、甚至继电器、电压调节器等可以等效成三只管脚的器件。

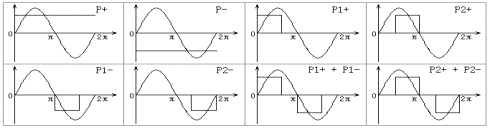

汇能测试仪为了更好地满足各种三端器件的不同测试要求， 共设置了八种脉冲和正弦波的匹配方式，参见下图：

从图中可以看到，有P+、P-两种直流方式、P1+、P1-、P2+、P2-四种单向脉冲， 以及P1+＋P1-、P2+＋P2-两种双向脉冲触发方式。相对于正弦波来说，直流方式中的幅度、脉冲方式中的信号幅度、 起始和结束位置及宽度均可由用户调整，用于满足不同元件的触发要求，由此可准确测出被测器件所需要的触发条件， 使测试更合理、更精确有效。

比如一个无故障闸流管在两种曲线坐标下的功能曲线，

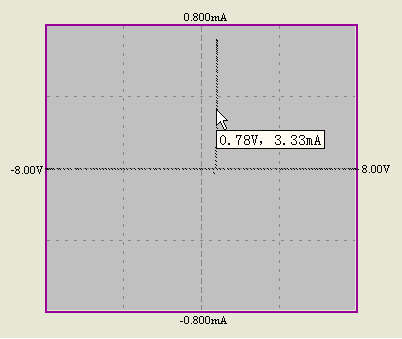

图1中，横线反映截止特性、竖线反映导通特性、竖线与纵轴的间距就是导通电压。 通过调整参数设置可得到触发该闸流管所需的最小脉冲幅度。

图2中，水平线段部分的水平程度反映导通阻抗的大小，它与横轴的间距反映导通电压。 改变脉冲宽度可以观察到水平线段起点移动（导通角变化）。
