PFC电路对于我们修板的来说，可谓并不陌生，工作在高电压大电流的状态下，是故障重灾区！下面我以格力挂机方板PFC电路维修为例，分享一下用汇能电路板维修检测仪在维修中比万用表更方便的特点。

机 型：KFR-35W/FNC07-3
主板型号：GRJW828-A1 V1.3
故障现象：主板不通电，指示灯无显示。
案例编写：大悟全能家电
局部电路图如下：

此板PFC单元电路图

用万用表初步检测，250V 15A保险开路，IGBT击穿，续流二极管击穿，整流桥击穿，CPU击穿短路，损失有点大啊。
接下来，先将已知损坏的件全部换新，这时对于老司机们来说，各有各的办法，都知道要对整个PFC电路全面仔细检测，尤其是IGBT控制部分电路，不可冒然上电，否则前功尽弃！必须尽量做到万无一失，确保一次成功，特别是大功率变频器、焊机、UPS之类的设备，要是炸机可不好玩！
那么由上图可知：由CPU输出的PFC控制信号经过IR4427隔离，再由R521/R520并联限流、D204稳压，D6202钳位后加载至IGBT控制级，当IGBT击穿后，380V的高电压由D极直接窜入G极，此处的D204、D6202、R521、R520、R228、IR4427都极易连带损坏，传统的检修方法一般是用万用表分别测量以上元件的直流电阻和二极管的压降来判断好坏，然后先不装IGBT，用示波器测量IGBT的G极波形。
然尔还是有不少修板的兄弟没有示波器或不会使用示波器，或不知道此处正常的波形究竟是什么样的有木有？或者哪位兄弟有其它的方法或经验欢迎分享讨论！
一贯追求效率和检出率的我们此时拥有汇能电路板维修测试仪，此时用汇能电路板维修检测仪上的单点四窗口曲线测试上图中A、B两点元件在不同损坏状态下的对比曲线图：

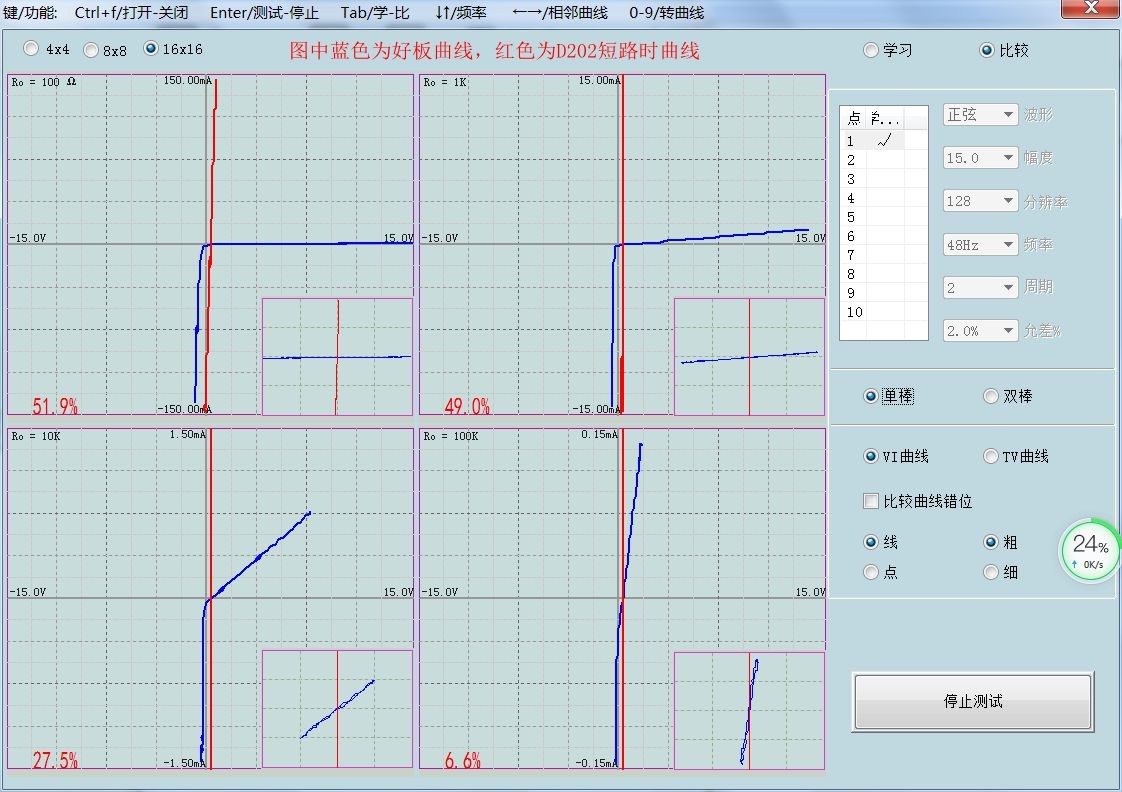

上图为D202短路时的曲线对照（蓝色为好板，红色为坏板）

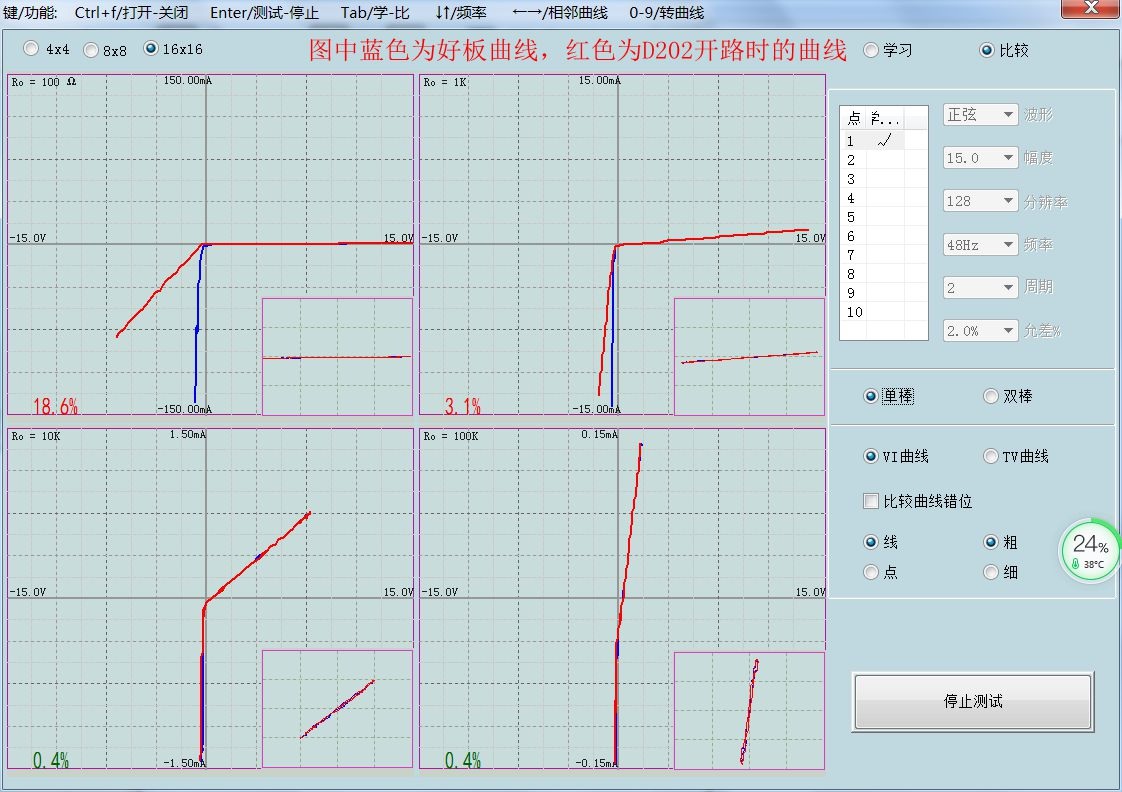

上图为D202开路时的曲线对照（蓝色为好板，红色为坏板）

由于时间关系只采集了两只二极管损坏时的曲线，没有采集三个电阻在开路或变值时的曲线，素材并不完美，在此抛砖引玉，欢迎大家后续补充，B点曲线同时也可以反应出IR4427输出端是否损坏。

友情分享：汇能电路维修测试仪用户-雷梦良
