第一章 ProbASA 硬件说明

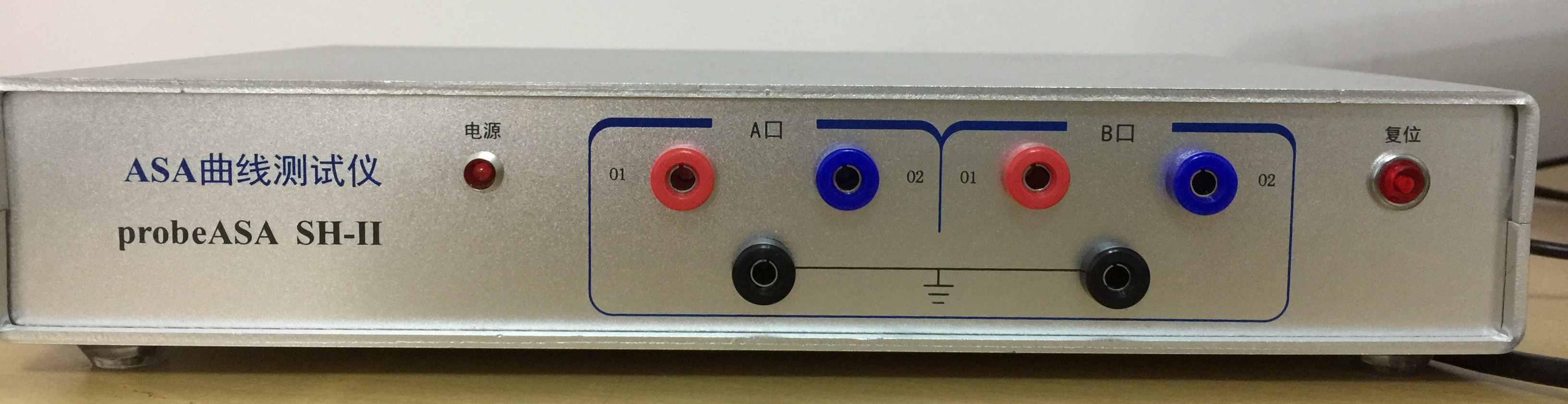

1.1前面板说明

六个探棒插孔分为两组: A口和B口。每个测试口中的O1插孔是ASA曲线探棒插孔、O2是脉冲探棒插孔。黑色是测试仪的地输出插孔。 在直接测试方式中，单棒测试时用A口，双棒对照测试时用两个口； 在建库测试方式中，无论是学习好板，还是比较测试故障板，都使用A测试口。 测试时要求把被测电路板和测试仪“共地”，就是指把测试仪的地插孔与电路板的地短接在一起。

1.2 联机使用

通过后面板的USB口连接电脑。电源插口和开关均在后面板上。
