Ver6.0功能介绍——器件直接ASA测试

4、器件直接测试


该测试可看作是对“探棒直接测试”的补充:



a.在“探棒直接测试”中,每次只显示一个管脚的曲线;在本测试中,所有的管脚曲线显示在同一屏中,便于整体观察;

b.在本测试中,不仅可以使用测试探棒,还能使用测试夹、离线测试适配器进行测试,数秒钟即可测完所有管脚曲线,大大提高测试效率;

c.在使用测试夹、适配器的时候,还支持“多端口方式”(需要相应硬件支持),测试所有管脚之间的曲线。例如,对于10个管脚的器件,共测试100条曲线。



该测试一般用于临时测试、或者不会经常测试的器件。对于需要经常测试的器件,建议使用“器件ASA曲线建库测试”功能。

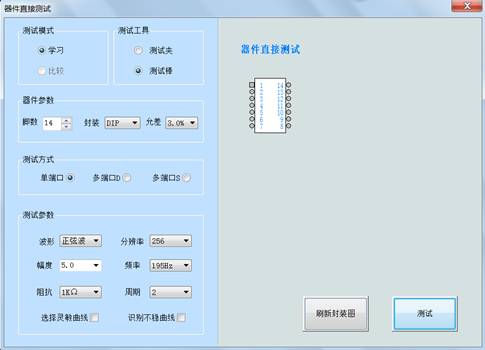

下面是设置窗口:







测试分两步完成:在“学习”模式中完成采集好器件的管脚曲线,然后在“比较”模式中进行对照测试。




a.“学习”模式


选中“学习”模式后,根据被测器件的具体情况,设置好“器件参数”、“测试方式”和“测试参数”。如果修改了器件“脚数”或者“封装”,单击“刷新封装”按钮,上面的器件外形示意图随之改变;然后,单击“测试”按钮,转入“学习测试界面”。


在“学习测试界面”完成学习后,单击退回前一界面,学到的曲线暂存在电脑中。




b.“比较”模式


从学习测试界面返回后,选中“比较模式”,所有的其它选项被“冻结”。这时,只要换上被测试器件,双击“测试”按钮,转入“比较测试界面”完成测试。

“学习测试界面”和“比较测试界面”与“电路板图像建库”中相同。
