Ver6.0功能介绍——探棒直接测试



2.探棒直接测试

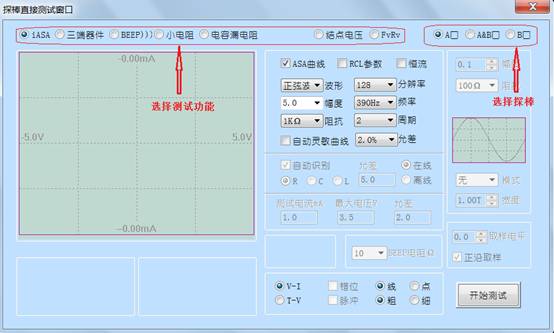

如果你用万用表检测过电路板,你马上就能使用这里的测试功能,瞬间提高你的故障检测能力。下面是测试界面:





下面是《汇能》测试仪探棒输出面板:





2.1测试方式


a. 单棒测试:


红色表笔插入“探棒输出面板”的“A口O1”,黑表笔插入测试仪的的“恒地”;在测试界面选择“A口”,拿着红、黑两个表棒,就可以像使用万用表一样进行测试。测试内容随选择的测试功能有所不同。


b. 双棒对比测试


再将另一根红表笔插入“B口的O1”,另一根黑表笔插入另一个“恒地”,测试界面上的工具选择为“A&B口”,然后用两组表棒测试,结果显示在一起,实现“对比测试”。这是检测故障时最常用的方式。


除了“BEEP”、“电容漏电阻”测试功能外,其它功能均支持双棒测试。


2.2测试功能简介


1) iASA(improved ASA)测试


iASA测试包括四项测试,可从多个角度揭示被测电路结点的电特征:



    • ASA曲线:常规的ASA(VI)曲线测试;
    • RCL参数:不但可在线测电阻,还弥补了无法在线测电容、电感的缺憾;
    • “小信号曲线”:进一步揭示零电压点附近的曲线特征;提示RCL测试结果的可信度;
    • 恒流:可以理解为测试信号改进为恒流后的万用表二极管档测试。



三项测试都选中,将轮流执行,但结果同时显示,供相互参考;也可以选测其中一项或两项。下面是同时选中的测试实例:





测试结果包括4部分:



a.常规ASA曲线

主要发现PN结漏电、导通不畅、击穿等问题;



b.RCL参数

测试结点上的电阻、电容和电感的具体大小。测试信号幅度低于PN结导通电压,避免关联的IC管脚影响测试准确性。



c.小信号曲线

曲线幅度为0.2V。提示测试的RCL值是否受外界干扰;进一步揭示0电压附近的电特征,从而克服大信号ASA曲线的测试盲点。



d.恒流电压

在恒流下被测对象上的电压。缺省值1mA。(右侧典型二极管曲线:0.7V 是1mA时的导通压降)。


辅助测试功能包括:



    • 选择[自动识别]:先判断结点特征(阻、容、感哪个为主),再执行测试;
    • 根据被测数值自动匹配最佳测试档位(相当于自动万用表);



注意,离线测试RCL元件时,请使用万用表、电容表、电桥等测试工具。


iASA测试的意义:




前面结点含有15K电阻,后者没有,但两条常规ASA(VI)曲线十分接近,仔细观察仅在0电压附近略有差异。这类故障很难发现,成为常规ASA曲线的盲点。用iASA测试,差异被明显地揭示出来。


比较测试示例:



1.5K电阻vs二极管
两个不同的模拟结点




2)三端器件测试


用于测试三端器件的功能好坏。三端器件泛指各种晶体管、闸流管,以及可以等效为三端器件的4端器件,如光耦、小继电器等。如下图所示连接被测器件:




测试正弦信号从“A口O1”输出, 触发脉冲从“A口O2”输出,图中接地端接到测试仪的“恒地”插孔。有8种触发脉冲与正弦测试信号配合。选择“P2+”模式,没有接被测器件时的测试信号见下图:(TV坐标)





脉冲的高度、宽度、极性、相对位置均可设置。


例:


将上述测试波形施加在一个好的闸流管上。《汇能》给出两种测试曲线:



a.TV(时间-电压)曲线




正弦波的约前四分之一处,触发脉冲尚未出现,闸流管处于截止状态,近似于开路,正弦试信号保持无变化;在触发脉冲出现后闸流管导通,曲线水平部分的高度,就是导通电压的大小。步进或步减脉冲的宽度,可以看到导通点随着移动。

器件的导通电压就是能使被测器件充分导通的最小脉冲高度。


b. VI(电压-电流)曲线





横线是否水平反映了截止阻抗是否足够大、竖线是否足够垂直反映了导通阻抗是否足够小、竖线与纵轴的间距就是饱和电压的大小。鼠标光标放在曲线上可读出光标处的电压、电流值。


3)开短路测试


本功能与万用表上的BEEP档相同。设置本功能主要为了避免测试工具经常换来换去。另外,该功能有着更好的使用体验:

  • 可设置阈值。当两棒之间电阻小于阈值时,发蜂鸣声;
  • 显示电阻值;
  • 响应敏捷。能够捕捉到探棒“敲击”。



例:实际使用界面如下。





4)测试小电阻


万用表测试小电阻(1欧姆以下)比较吃力。准确测试要用到毫欧表。设置本功能为了避免检测时工具换来换去。可测试低至0.02欧姆电阻。满足大部分小电阻测试要求。


5)测试电容漏电阻


电容漏电阻直接反映电容的“隔直”能力。该功能支持在15V之内测试电容漏电阻的数值大小。测试时必须正极接红棒,负极接黑棒(恒地)。


6)测试结点电压曲线

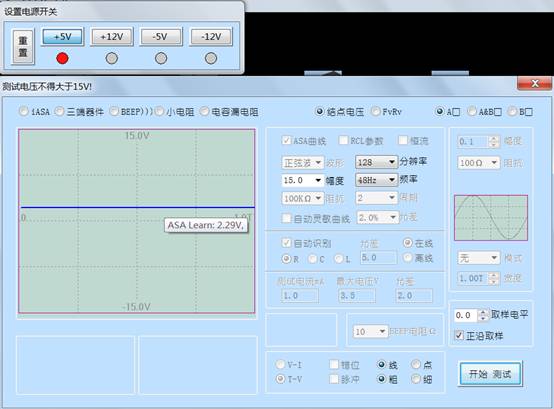

本功能测试电路板上的直流/交流电压波形。注意被测试电压不得大于±15V。选中本功能后,自动转为TV坐标、打开外供电源控制面板(本功能属加电测试),此时,屏幕上实时显示从探棒上读到的电压。下面显示从“A口01”测试到直流电压:





7)信号注入回读测试


选中本功能后,从“A口O1”探棒输出电压激励信号,同时从 “A口O2” 取回电压信号,显示在TV(时间-电压)坐标上。实际就是“信号发生器”+“示波器”测试方法的简单实现。界面显示与6)相同,不再举例。


本功能属加电测试,会打开外供电源控制面板;目前可选用的测试信号有:正弦/三角/锯齿波且正、负对称;使用本功能时注意被测板上不得有超过±15V的电压。
