Ver6.0功能介绍——概要



1.《汇能》测试系统Ver6.0


a. 系统组成


测试系统Ver6.0 = 测试软件AppCFT Ver6.0 + (一种)测试仪。


目前共有6种型号的测试仪。在介绍测试系统时,会介绍该系统的所有功能。鉴于不同型号测试仪之间的硬件差异,有的支持全部系统功能,有的仅支持部分系统功能。
测试系统需配接电脑。需Windows操作系统。


b. 主要测试技术



1.iASA(improved Analog Signature Analysis)——改进的ASA曲线测试技术;(ASA曲线+RCL参数+小信号曲线)、自动识别R、C、L类型,支持在线、离线测试,iASA 曲线测试克服了普通ASA曲线测试在“零电压点”附近故障分辨率的不足,提高了ASA曲线测试的故障检出率,已通过国家发明专利初审


2.hFT(hybrid Functional Test)——器件混合功能测试技术;功能测试是一种定性测试,它主要检查器件的功能是否存在,不能发现器件的工作质量是否达标;hFT是在FT测试成功的基础上,再根据器件厂家的Datasheet-PDF测试直流参数,定量检查器件的工作质量是否达标。



3.运算放大器在线功能测试——使用模拟信号测试运放在线性放大区的工作特性,有独立的测试器件库,测试技术获国家发明专利



4.图像建库——我公司首创在图像功能,意味着在被测试电路板的图像上进行操作。简洁、直观



5.恒流电压测试——在恒流下被测对象上的电压



6.结点电压测试——测试电路板上的直流/交流电压波形


7.信号注入回读测试——“信号发生器”+“示波器”测试方法的简单实现。


8.机械手自动化测试——与测试仪联机使用,节省人工提高效率,解决器件封装细小,器件管脚太多、太密多人工无法测试问题。如贵单位未选择购买机械手,我们可帮您建电路板库;

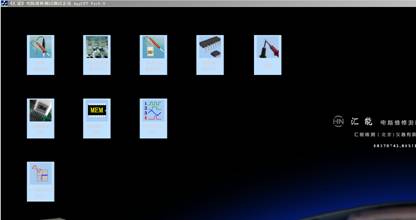

2.主界面及主要功能设置




a. 探棒直接测试(ASA曲线)


用一根探棒测试、或用两根探棒对照测试器件管脚iASA特征。“直接测试”意味着不在电脑中存储数据,现学现比,像使用万用表一样简单、方便,主要用于检测不会重复维修、因此无需建库的电路板。


b.器件ASA(曲线)直接测试


支持探棒/测试夹/座测试器件管脚ASA曲线、同时显示所有管脚曲线,便于相互参照。


c.电路板图像建库测试


“建库测试”指把测试的iASA特征存储在电脑中,供日后使用,就像手边总有一块好板;“图像建库测试”指无论是测试好板特征、还是比对好、坏板的特征,都在被测试电路板的图像上进行。


d. 综合器件(离线)建库测试


“综合器件”指可测试多种不同类型的器件。“建库测试”指允许用户把器件的型号、功能、参数或ASA曲线等事先输入电脑——给器件建库,以后按照器件型号调用测试。测试分三种:“FT(功能)测试”、“hFT(混合功能)测试”和“ASA曲线测试”。可对任何类型的器件进行ASA曲线建库测试、可对“逻辑器件”、“电压型运放”、和几类“光耦”器件进行FT、hFT建库测试。


e.逻辑器件(在、离线功能)测试(CFT-II无此功能)


支持在、离线检测器件库中的逻辑器件功能好坏。不存储测试结果。器件库中有约万余种器件型号。早期电路维修测试仪最主要的测试功能;


f.存储器件(在、离线功能)测试(CFT-II无此功能)


支持使对器件库中的SRAM、DRAM、PROM、EPROM等存储器件进行功能好坏测试。不存储测试结果。器件库中有约3000余种器件型号。早期电路维修测试仪的主要测试功能之一;


g.用户自定义测试(CFT-II无此功能)


支持自定义通道输出信号、从指定通道读回外部信号,由此实现用户定义的测试。存储测试结果。同时支持数字通道和模拟通道。


h.ASA曲线建库测试


早期测试功能,被“电路板图像建库”取代,保留在此是为了老用户继续使用原来建的电路板库。



3.系统Ver6.0中的测试仪




CFT-II

尺寸:365mm×70mm×253mm
重量:5Kg
主要测试硬件:

a. 双模拟回路

b. 40个15V双属性模拟通道

c.24个5V数字通道(配接Adapter5适配器)

HN1600DX/B

尺寸:480mm×140mm×400mm
重量:12Kg
主要测试硬件:

a.双测试探棒;

b.80个28V双属性模拟通道;

c.40+8个5V数字通道(带后驱动)

d.±5V、±12V外供电源


HN2600DX/B

尺寸:510mm×170mm×390mm

重量:14Kg

a.双测试探棒;

b.80个28V双属性模拟通道;

c.40+8个5V数字通道(带后驱动)

d.+3.3V、+5V、±12V外供电源


HN2600DXC

HN2600DX/C

尺寸:560mm×170mm×400mm
重量:16Kg
主要测试硬件:

a.双测试探棒;

b.160个28V双属性模拟通道;

c.40+8个5V数字通道(带后驱动)

d.+3.3V、+5V、±12V外供电源


HN2600MX/C

尺寸:528mm×205mm×423mm;
重量:19Kg。
主要测试硬件:

a.进口机箱;

b.全新电路设计;

c.双测试探棒;

d.160个28V双属性模拟通道;

e.40+8个5V数字通道(带后驱动)

f.+3.3V、+5V、±12V外供电源
