7．用户自定义测试（CFT与CFT-I不支持此项功能）

本功能用于用户建立对器件库中没有的器件、局部电路的功能测试。使用本功能，用户自己需要知道施加怎样的激励信号。被测对象正确的输出可由用户定义、或者从好的被测对象的输出采集得到。在本测试中，开放了测试仪所有数字和模拟通道。用户在屏幕上“画”出测试信号，指定给测试仪输出通道，测试时加到器件输入、与器件输出关联的通道指定为输入通道，读回被测试对象的响应。

7.1测试文件：

为了简化测试信号设计，提高故障定位精度，可以分多次完成对一个器件/电路的测试——每次只检查它的部分功能。比如，对模数转换器，一次测试它的电压工作模式，另一次测试它的电流工作模式。一次测试所需要的信息组合，叫做一个子测试。子测试由名字、激励信号、标准（正确）响应信号、故障导航信息组成。一个电路或器件的所有子测试存放在一个文件中，称为该电路或器件的UDT测试文件。

7.2子测试执行方式：

a．执行指定子测试
从头至尾执行指定子测试，显示实际输出、输入信号以及库中的标准输出、输入信号；

b．执行到指定节拍
从头开始执行指定子测试，停止在指定节拍。此时并不关闭测试通道，所有激励信号依然保持。通过这个功能，可以把电路或器件驱动到所需状态，此时可用其它测试仪器进行观察；

c．循环执行指定子测试
反复执行指定子测试直至被中断；

d．执行全部子测试
执行当前测试文件中的全部子测试，并给出哪些子测试执行正常，哪些异常的提示；

e．器件输出波形替换
用当前测试到的器件输出波形，替换已经存在的器件输出，作为下次测试的比较标准。

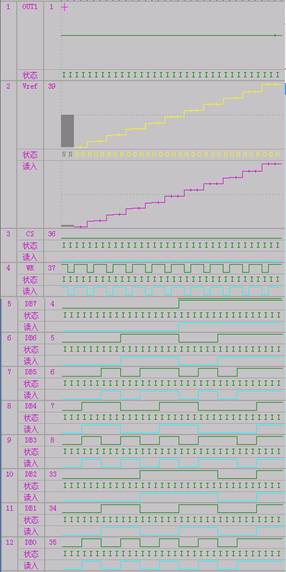

例：数模转换器7524的测试结果（见下图）：

a)状态I表示测试仪输出施加到器件输入的信号；

b)对数字信号（信号3到12），测试仪在按要求输出时（每个信号第一行所表示），还将实际输出读回（第三行）。如果两者不一致，说明该信号没有正确施加。

c)模拟信号（信号2）显示两条。第一条是标准，第二条是实测。如果标准和实测比较超差，提示“测试失败”。可结合失败波形和相关导航信息，进一步分析判断，或确定器件有故障。
