5．逻辑器件在线/离线功能测试（CFT与CFT-I不支持此项功能）

该功能包括一个“逻辑器件库”，库中约有各种型号的逻辑器件上万余种。在本功能中，可对库中器件进行以下三种测试：

a.在线测试

使用“后驱动隔离技术”和“自适应”计算技术，外电路对测试的影响，只需将测试夹夹在被测器件上，输入型号后，直接测试焊在电路板上的逻辑器件的功能好坏；

b.离线测试

通过随机的离线测试适配器，测试脱离电路板的逻辑器件的功能好坏；

c.型号识别

对于型号未知的、好的逻辑器件，与库中器件的逻辑功能进行比较，把功能相同的型号作为识别结果提示出来。

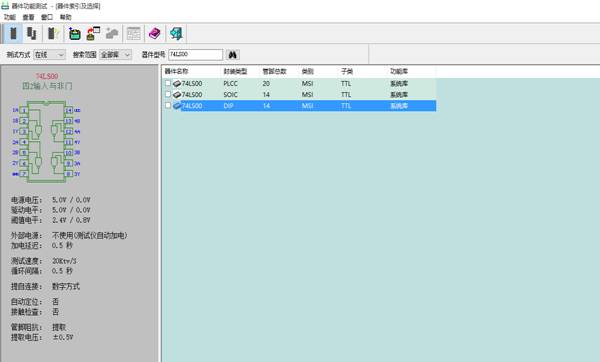

下面是本测试的主界面：

输入被测器件型号，单击，库中符合搜索条件的器件都会列在下面。将测试夹夹在被测器件上，双击列表中与之相对应的器件行，即可对该器件执行测试。

功能特色

在线测试时，被测试器件的外电路会干扰测试，导致把好器件测成坏器件。对器件外部电路情况的识别能力，是衡量此项测试实现水平的重要方面。汇能测试仪提高在线测试可信度的措施包括：

a.接触检查： 当器件管脚氧化、或涂层未打磨干净，测试夹与管脚接触不上时，提示“开路”

b.加电延迟时间：给电路板加电后，板上电压上升到稳定值所需时间，与电路板上电源滤波电容相关。本功能允许设置加电后至测试的延迟时间。

c.电源电压检查：当被测器件电源脚上的电压过低或过高时，给出警告，或停止测试。

d.非法电平检查：当被测器件管脚上有超过电压区间20%的电平值时，提示后终止测试。

e.总线竞争识别提示：两个以上三态器件的输出接在一起构成总线结构。总线竞争会导致好器件测试失败。本功能可在测试前自动侦测三态器件是否处于总线竞争状态，给出警告提示

f.八路总线竞争屏蔽信号（BDS信号）：发现有总线竞争后，要用BDS信号屏蔽竞争总线的器件，才能正确测试。汇能测试仪参照进口产品，设置了八路BDS，每个信号可分别定义“高”或“低”有效，以满足不同器件要求。

g.提取并显示器件管脚的模拟在线特征

• 器件各管脚对地的正反向电阻；
• 器件各管脚的测前电平值；
• 器件管脚之间的自联接。

h.提取并显示器件管脚的数字在线特征

• 浮动态：多数情况为输入脚悬空；
• 翻转态：该管脚上有其它数字信号；
• 信号态：该管脚以及与之相连的其它管脚中至少有一个为输出；
• 锁定态（恒高、不可高、恒低、不可低）：管脚状态被外电路锁定；
• 电源态：管脚接电源；
• 地 态：管脚接地。

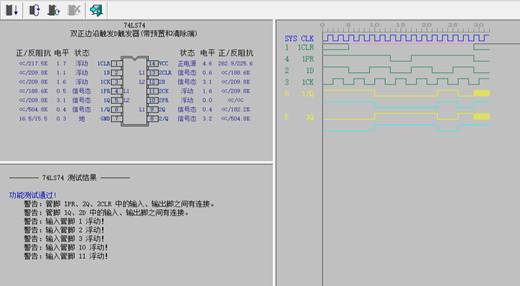

参见上图一个实际测试的例子。
施加的测试波形：测试仪施加在器件输入脚上的信号。图中1、4、2、3脚；
器件的输出波形：每个输出有两条输出信号波形，比如第6、5脚。上面黄色的称为期望波形，是根据输入波形计算出来的；下面青色的叫做实测波形，是从器件的输出脚上读回来的。当期望波形和实测波形完全重合时，提示测试成功。
