这里的“综合检测”，是指把目前最常用的检测电路板故障的手段——检测ASA/VI曲线（电路在线维修测试仪、ASA/VI曲线测试仪）、检测动态电压波形（示波器）和检测电阻、电容、二极管等（万用表、电容表等）整合在一起，对故障电路板实施综合检测，弥补单一测试的不足。

例如检测ASA/VI曲线具有测试不加电、安全且易操作的特点，但故障检出率理论上在70%——80%之间，实际上往往达不到理论值；示波器须加电检测，两者优势互补，再加上万用表对分立元件的参数测试，能够检测出电路板的几乎所有硬件故障。

本系统在统一的图像交互操作界面、统一的数据库支持下，能把好电路板上元器件管脚的ASA/VI曲线、动态波形、对地电阻、电容值等采集下来，存在电脑中，供日后与故障板的管脚进行对比，实施故障检测。

汇能电路板故障综合检测系统是国内首个、目前也是唯一集成了多种检测技术的电路板故障检测系统。该系统有三种组成形式：

1. 专用测试软件 + 汇能HN2600DX/B电子电路故障在线维修检测设备
2. 专用测试软件 + 汇能HN2600DX/B Plus电子电路故障在线维修检测设备（支持外挂示波器）
3. 专用测试软件 + 汇能HN2600DX/B Plus电子电路故障在线维修检测设备 + 示波器

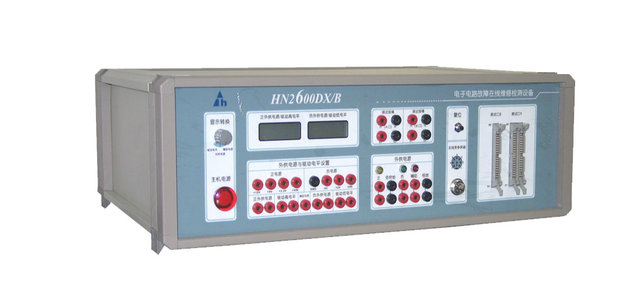

汇能HN2600DX/B系统主要硬件组成及技术特征

1.iASA曲线测试（发明专利号ZL 2017 1 0278675.6）

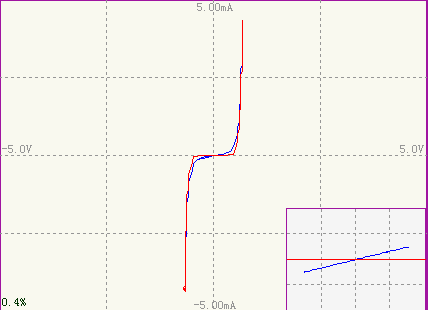

这是汇能对ASA/VI曲线测试技术的主要贡献之一。见下面测试实例：

通常的ASA/VI曲线测试仅测试图中的大曲线。大曲线的测试信号幅度在几伏，能够反映PN结（IC管脚）的导通截止故障，所以测试IC效果较好；但是导通的PN结曲线会覆盖管脚的电阻、电容参数，导致曲线不能反映分立元件参数变化。

iASA测试增加了小信号曲线（图中右下角曲线）。它的测试信号电压小于PN结导通电压，在PN结截止的状态下，曲线主要由电阻、电容决定，所以能够反映出它们的变化。上例中是IC管脚上有一个3K对地电阻断掉了，大曲线误差很小，很难看出问题；小曲线误差很明显。

2.单点4窗曲线测试技术（专利号: 202030635706.1）

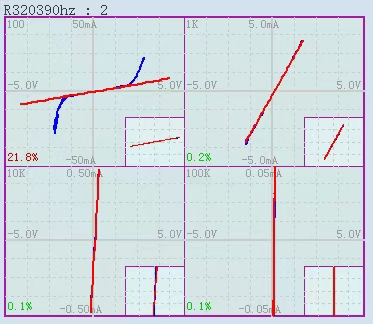

单点4窗曲线技术，是对同一个测试点，一次自动测试4个输出电阻的曲线，并同时显示在该点的4个子窗口中，大大减小了单点单窗曲线方式的测试盲区。例如下面故障在0.1k输出电阻时最明显，而单点单窗曲线一般不选0.1K，这个故障很容易漏测。

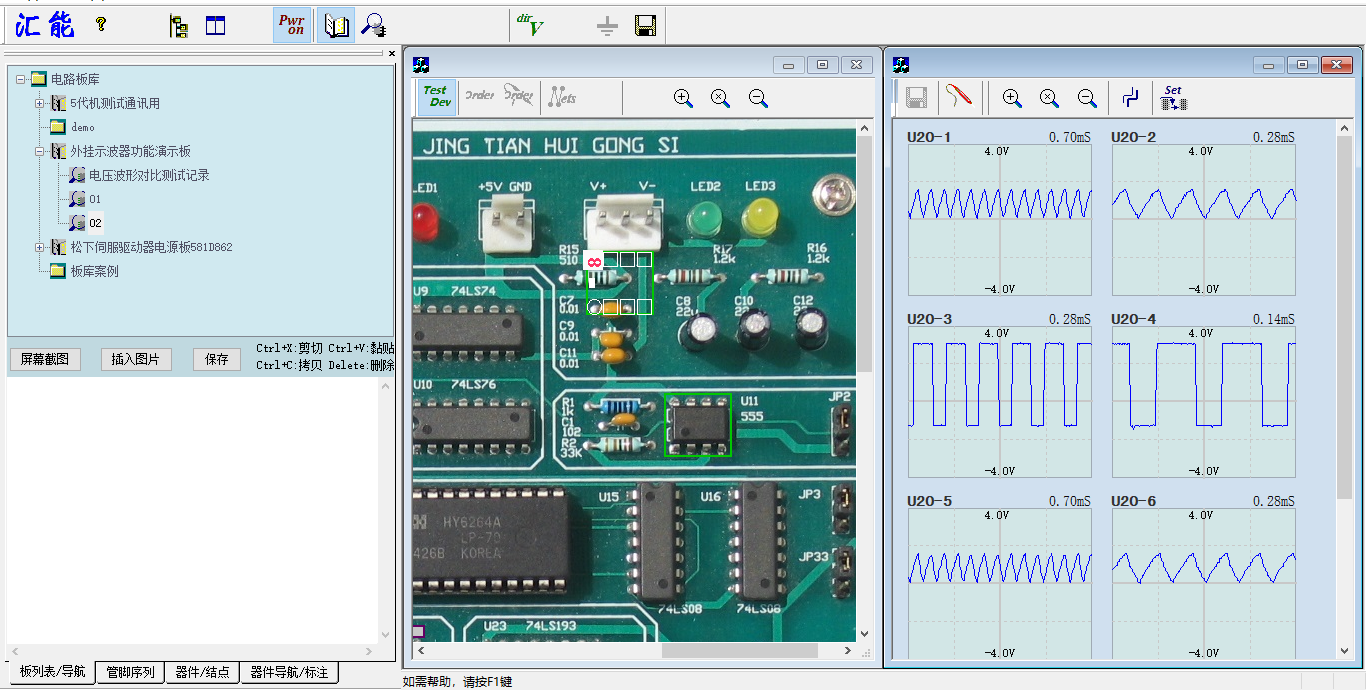

3.电压波形测试

当用HN2600DX/B Plus并且连接了外挂示波器的时候，测试指标由外挂的示波器决定。

当用HN2600DX/B、或者HN2600DX/B Plus没有连接外挂示波器的时候，本测试仪可作为低频存储示波器使用，最大测试电压±60V。

4.电阻、电容测试

当用HN2600DX/B Plus并且连接了带万用表功能的外挂示波器的时候，测试指标由外挂的示波器决定；

当用HN2600DX/B、或者HN2600DX/B Plus没有连接外挂示波器的时候，测试仪本身提供电阻（5%）、电容（10%）测试能力。参见下图：

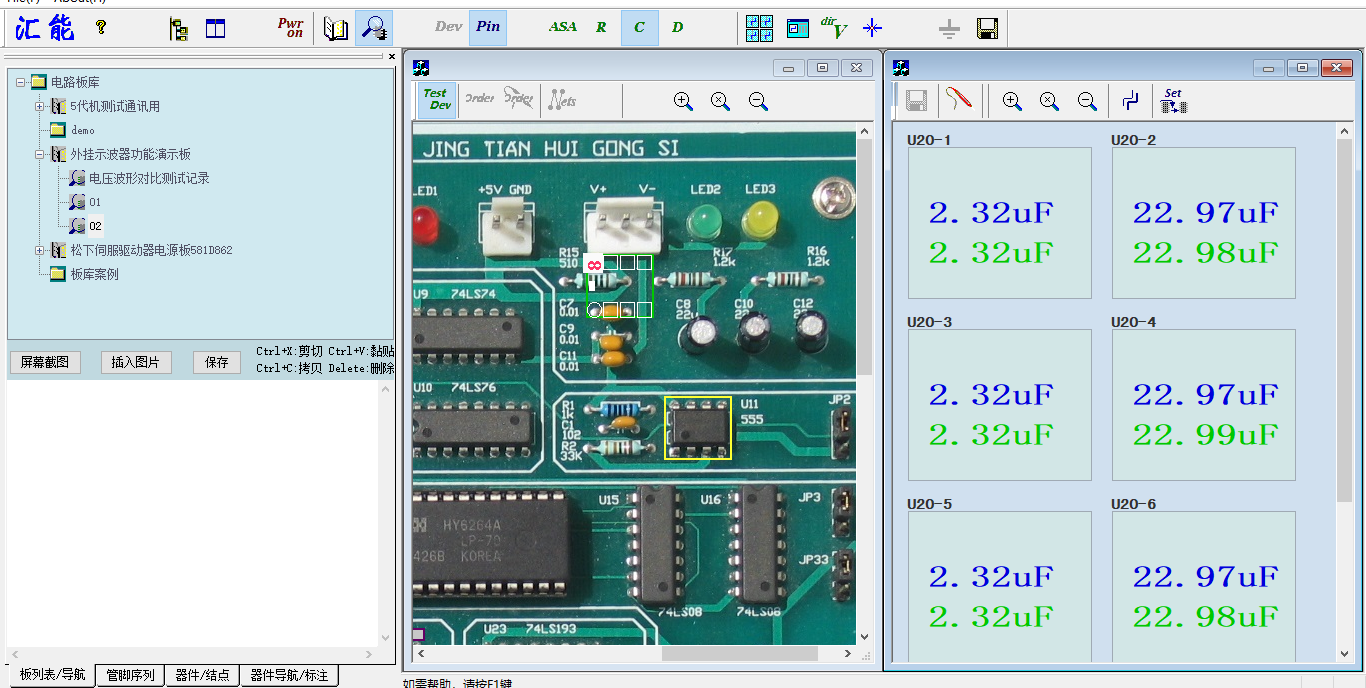

对比测试管脚电容

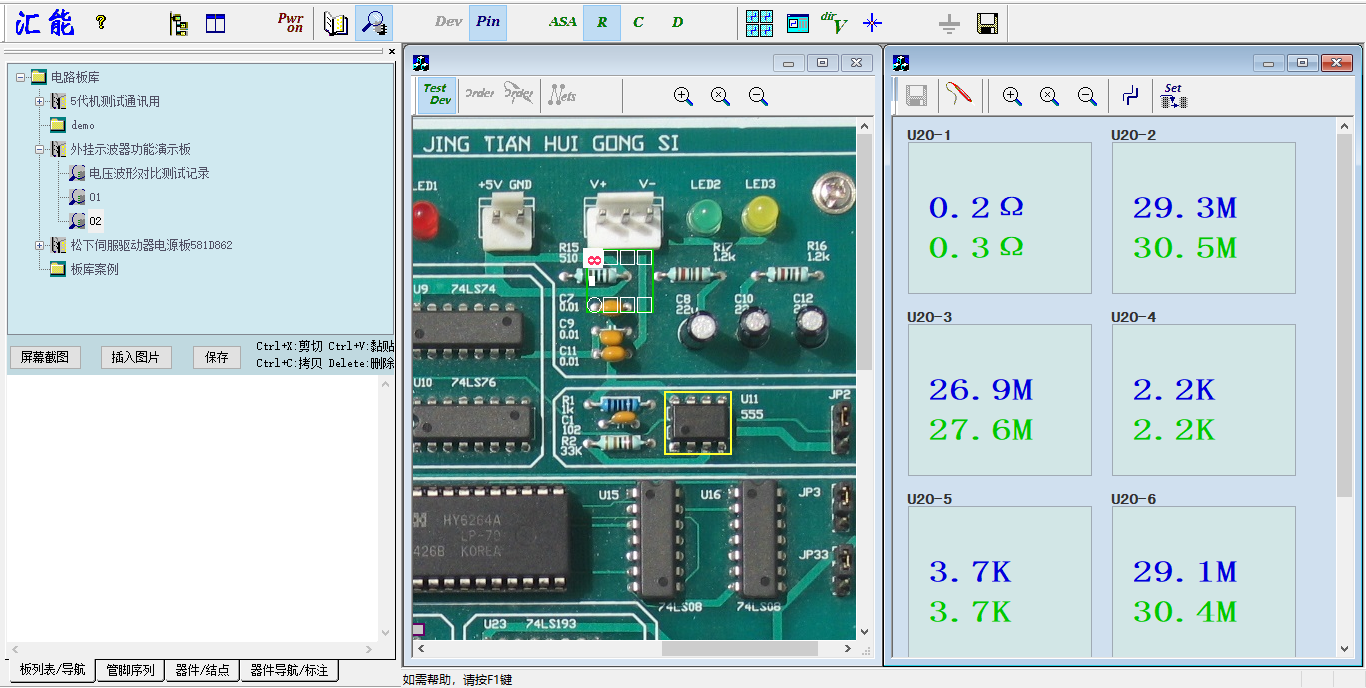

对比测试管脚电阻

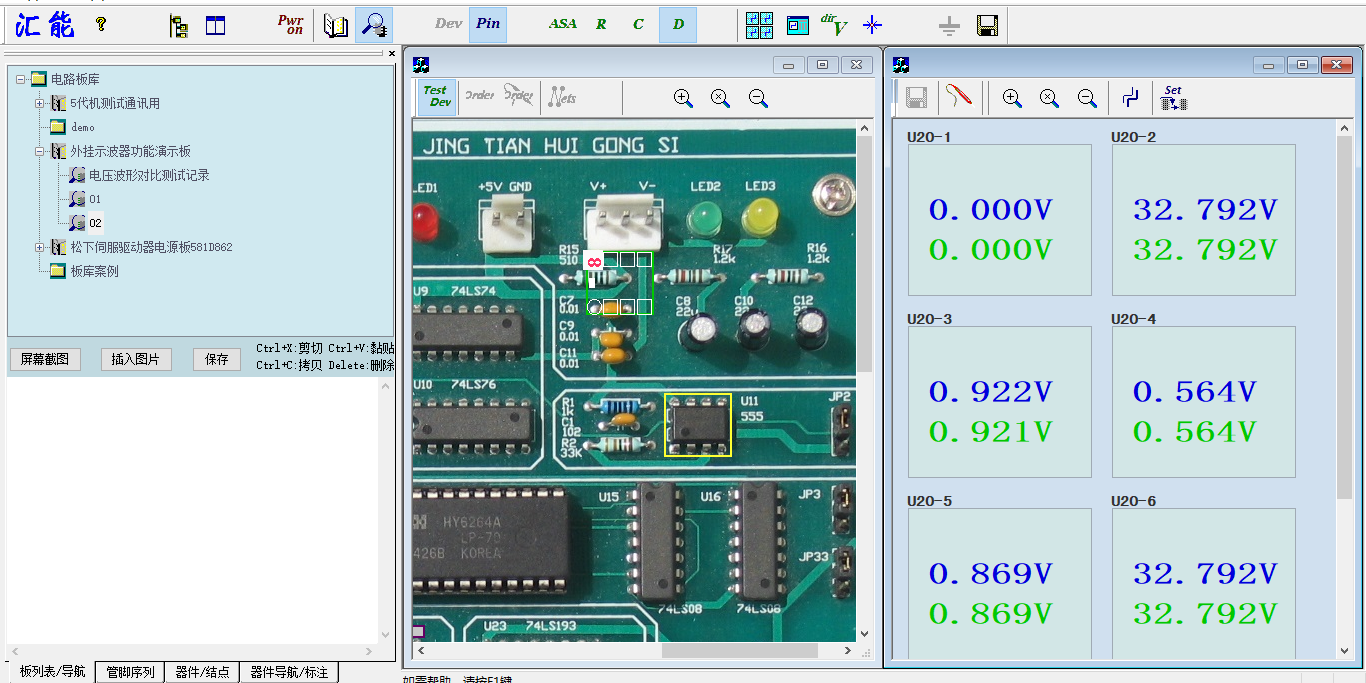

外挂提供的管脚二极管导通电压比较测试

5.Beep

类似于万用表的Beep档，主要用于支持本测试仪的电路网表检测功能，即维修中的“跑线路”功能。有以下特点：

Beep阈值在1-20欧姆以内可设置。当实测电阻小于阈值电阻时，发出蜂鸣声

被测电阻小于100欧姆时，提示实际阻值大小

6． 电路板网表辅助提取、测试功能（专利申请号：202210080704.9）

电路板的电路图对维修帮助巨大。得到了一块电路板的网表（元器件之间的连接关系），基本上等于得到了电路板的原理图，目前从电路板上以非破坏性方式获取网表，基本靠万用表，然而这样搞的工作量太大，维修中难于采用。

本系统的网表功能，类似于万用表，都是通过检查器件管脚之间电连通获取网表，但是本系统能在电脑的支持下，通过专利算法，把工作量减小到使用万用表时的十分之一以下。另外该功能还有如下好处：

a. 支持按照电路结点而不是器件管脚进行检测，测试效率提高10倍以上；

b. 断线、尤其是多层板的断线问题，基本属于修不好的故障。网表功能提供了修复的可能；

本系统提供列表、飞线、点位图三种不同的网表显示形式。

7．定义测试序列

对于经常维修的电路板，按照一定的顺序进行测试，可以提高工作效率。

a.器件-管脚顺序

本系统支持用户为电路板上器件排序。器件-管脚序列是按照器件的排列顺序，检测时可从选定的器件的第一脚开始，系统引导测试完该器件的所有管脚后，转测下一个器件；

b.自定义管脚序列

用户任意选择某些器件管脚，排成一个序列，程序引导按照序列中的器件管脚顺序进行测试。。支持ASA/VI曲线自定义序列和动态电压波形自定义序列。

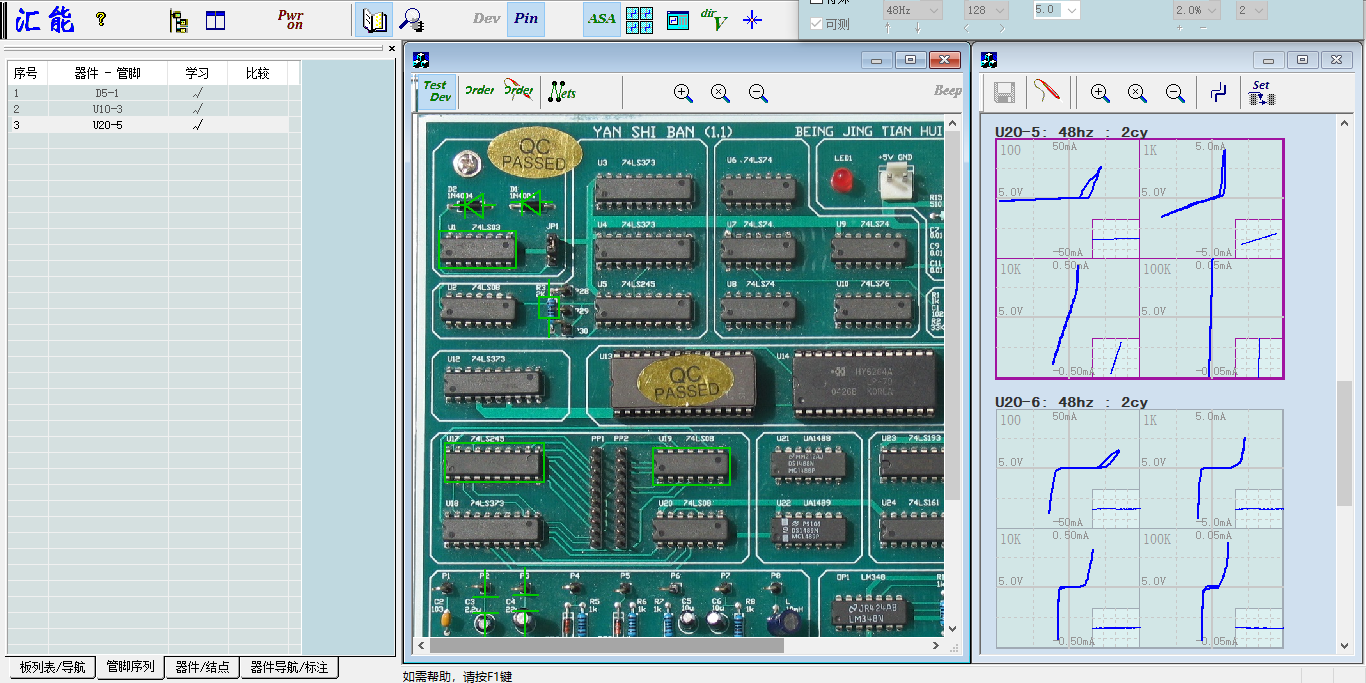

参见下图中由三个器件管脚组成一个ASA/VI曲线测试序列。

8．图像人- 机操作界面

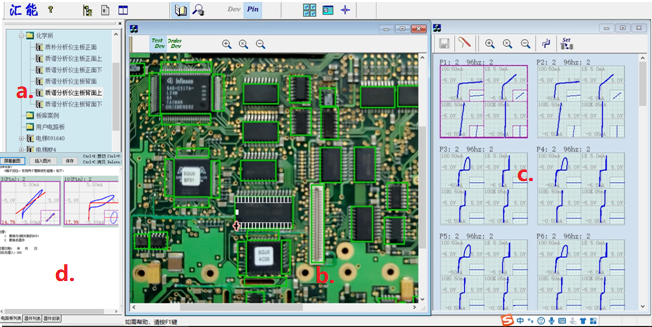

汇能测试软件的独家功能。它的要点，是允许把电路板的照片导入测试软件，用户直接在电路板上定义元器件，引用对元器件的测试。界面友好、高效。参见下图：

a. 电路板列表窗口；b.板图像窗口；c.器件管脚曲线窗口；d.用户自定义测试导航窗口

鼠标单击绿框内即可调用对该器件定义的测试。

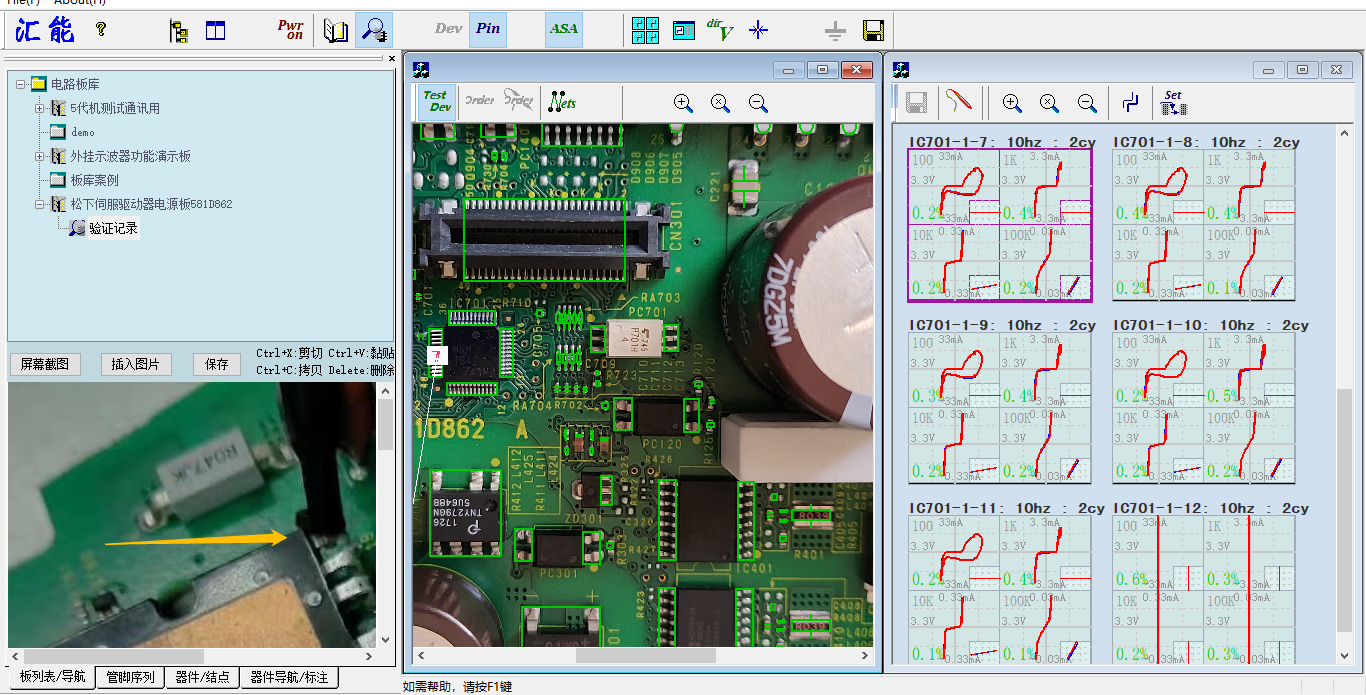

9.保存测试现场

无论是学习过的好电路板，还是检测过的故障电路板，检测现场都可以完全保留下来，日后任何时候都可以打开，就像正在测试一样。在这个功能的支持下，建立完整的维修档案就不再是一件困难的事情——都是在测试过程中自动记录的。

10.器件快速离线曲线测试

支持使用测试夹/测试座快速测试器件管脚ASA/VI曲线。一次可测试完80管脚以下器件的全部管脚曲线。

11.电路板接口的快速VI曲线测试

支持定制转接板测试电路板接口的ASA/VI曲线。一次可测试最多80个接口管脚。

12.外挂示波器（万用表）测试结果自动存入系统、对比测试

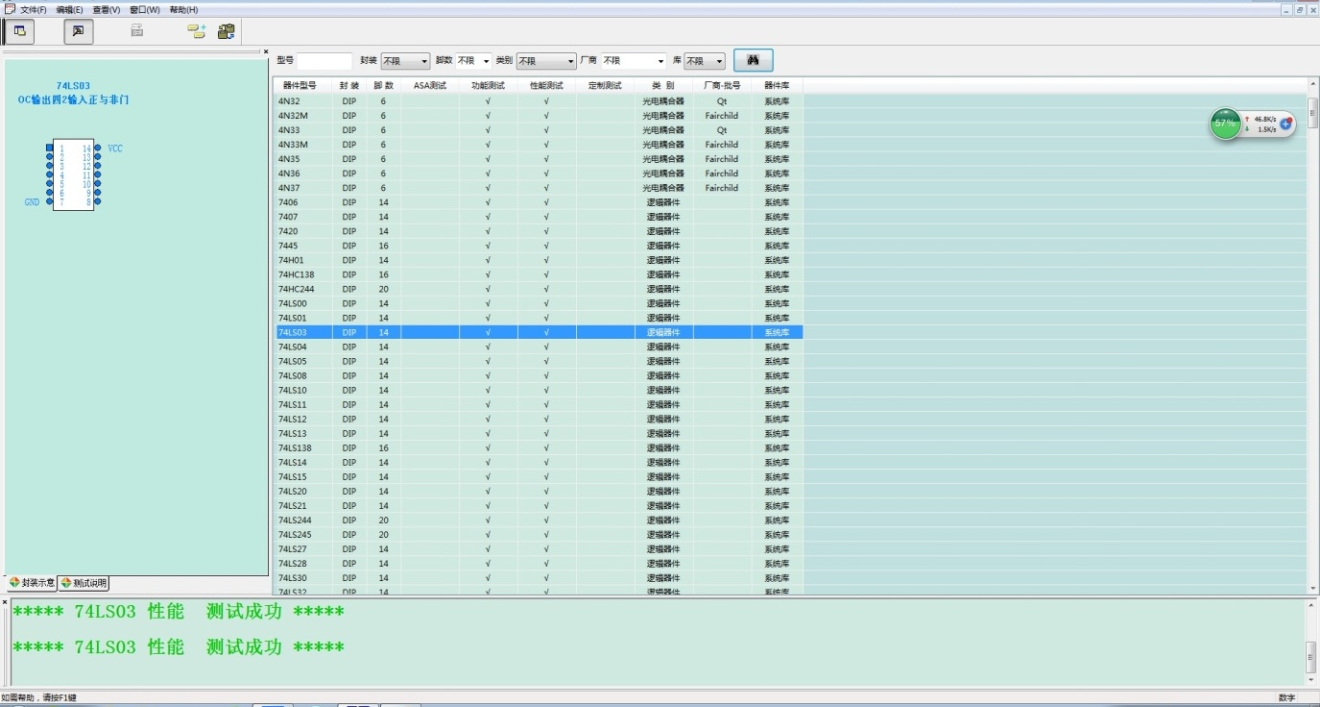

13.IC器件直流参数测试

直流参数测试能够定量检测器件的负载能力，有效解决一些设备的软故障,比如温升故障,老化故障等； 另外还可以进行元器件来料筛选工作,把控芯片质量。

性能测试按照集成电路手册规定的参数指标，检查集成电路能否完成规定的电路过程。例如，对于数字集成电路，不仅检查是否能输出“低”，而且要检查在吸入规定的电流时，是否能仍然保持“低”等等。在性能测试下，74LS00、74HC00、74H00是不一样的。

14.支持单飞针测试设备（选购）

本系统具有控制某种飞针测试设备移动一个测试探棒进行测试，从而取代人工操作，不仅大幅提高测试效率，同时较好解决了小脚距、高密度封装元件的测试问题。

15.逻辑器件（在、离线功能）测试

支持在、离线检测器件库中的逻辑器件功能好坏。不存储测试结果。器件库中有约万余种器件型号。早期电路维修测试仪最主要的测试功能。

16.存储器件（在、离线功能）测试

支持使对器件库中的SRAM、DRAM、PROM、EPROM等存储器件进行功能好坏测试。不存储测试结果。器件库中有约3000余种器件型号。早期电路维修测试仪的主要测试功能之一。

17.用户自定义测试

支持自定义通道输出信号、从指定通道读回外部信号，由此实现用户定义的测试。存储测试结果。同时支持数字通道和模拟通道。

18.运放测试

支持在、离线检测器件库中的运放功能好坏。

19.光耦器件测试

支持在、离线检测器件库中的光耦器件功能好坏，离线检测光耦器件的参数。
