_________________________________________ 五 项 测 试 技 术 全 面 提 升 应 用 价 值 _______________________________________

三级测试导航信息管理



早期给电路板建立曲线库时,仅把好板上的器件管脚曲线提取下来,作为参照标准保存在电脑中,为下次检测相同电路板时带来方便。但是,还有大量有用信息没有一同保存下来,再次检测时,如果使用曲线的人和建库的不是同一个人,还要重新摸索。十分可惜。

举几个有用信息的例子:



  1. 电路板:一个电路板上可能有多个“地”,哪些元件是共地的,建库时必须搞清楚。再次测试时也要知道;

  2. 器件:测试器件时相关联的开关、跳线的位置;

  3. 管脚:曲线是否稳定以及不稳定时的处理办法;开关、跳线位置。



完成一次成功维修时的有用信息的例子:



  1. 电路板:是第几次维修、本次维修和以前维修的情况比较;

  2. 器件:是否重复发生故障,不同厂家的是否有影响;

  3. 管脚:与故障管脚关联的所有其它器件管脚、错误曲线的形状、采取的修复措施。



这些信息对再次维修具有重大参考价值,所以称之为“测试导航信息”。


许多维修公司建立了维修管理系统,也包括有类似信息。但由于信息与测试相脱离;与电路板、器件、管脚相脱离,同时信息的输入、检索都十分麻烦,很难使用,就好比一个超市管理系统没有使用收款机。


《汇能》以电路板的图像作为建库、测试的人机接口。简单的说,你只要在电路板图像上点击一个按钮、某个器件、某个器件管脚,就能打开它的电路板、器件、管脚测试导航信息窗口,就可以查看、输入、编辑它的内容。内容不仅包括文字,也包括图片。

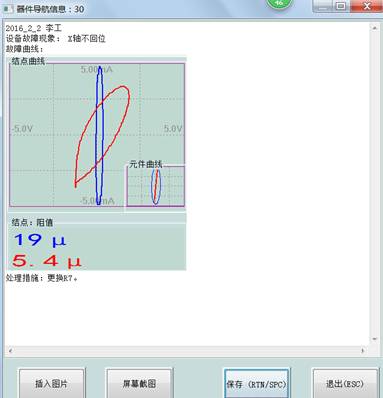

我们把这套系统称之为“三级测试信息导航系统”。下面是一个管脚测试导航信息示例。
