Ver6.0功能介绍——逻辑器件在、离线功能测试



5.逻辑器件在线/离线功能测试(CFT-II不支持此项功能)


该功能包括一个“逻辑器件库”,库中约有各种型号的逻辑器件上万余种。在本功能中,可对库中器件进行以下三种测试:



a.在线测试

使用“后驱动隔离技术”和“自适应”计算技术,外电路对测试的影响,只需将测试夹夹在被测器件上,输入型号后,直接测试焊在电路板上的逻辑器件的功能好坏;



b.离线测试

通过随机的离线测试适配器,测试脱离电路板的逻辑器件的功能好坏;



c.型号识别

对于型号未知的、好的逻辑器件,与库中器件的逻辑功能进行比较,把功能相同的型号作为识别结果提示出来。
这是早期电路在线维修测试仪上最重要的测试功能。随着元器件的发展,电路板上的逻辑器件(74系列、4000系列等)越来越少见、器件的封装越来越小,“在线”功能测试的使用价值在逐渐降低。

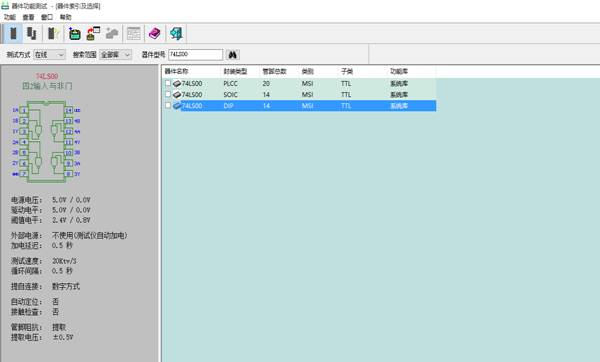

下面是本测试的主界面:







输入被测器件型号,单击,库中符合搜索条件的器件都会列在下面。将测试夹夹在被测器件上,双击列表中与之相对应的器件行,即可对该器件执行测试。

功能特色


在线测试时,被测试器件的外电路会干扰测试,导致把好器件测成坏器件。对器件外部电路情况的识别能力,是衡量此项测试实现水平的重要方面。汇能测试仪提高在线测试可信度的措施包括:



    a.接触检查: 当器件管脚氧化、或涂层未打磨干净,测试夹与管脚接触不上时,提示“开路”



    b.加电延迟时间:给电路板加电后,板上电压上升到稳定值所需时间,与电路板上电源滤波电容相关。本功能允许设置加电后至测试的延迟时间。



    c.电源电压检查:当被测器件电源脚上的电压过低或过高时,给出警告,或停止测试。



    d.非法电平检查:当被测器件管脚上有超过电压区间20%的电平值时,提示后终止测试。



    e.总线竞争识别提示:两个以上三态器件的输出接在一起构成总线结构。总线竞争会导致好器件测试失败。本功能可在测试前自动侦测三态器件是否处于总线竞争状态,给出警告提示



    f.八路总线竞争屏蔽信号(BDS信号):发现有总线竞争后,要用BDS信号屏蔽竞争总线的器件,才能正确测试。汇能测试仪参照进口产品,设置了八路BDS,每个信号可分别定义“高”或“低”有效,以满足不同器件要求。



    g.提取并显示器件管脚的模拟在线特征



    a)器件各管脚对地的正反向电阻;

    b)器件各管脚的测前电平值;

    c)器件管脚之间的自联接。



    h.提取并显示器件管脚的数字在线特征



    a)浮动态:多数情况为输入脚悬空;

    b)翻转态:该管脚上有其它数字信号;

    c)信号态:该管脚以及与之相连的其它管脚中至少有一个为输出;

    d)锁定态(恒高、不可高、恒低、不可低):管脚状态被外电路锁定;

    e))电源态:管脚接电源;

    f)地 态:管脚接地。
